خطوط دارویی و بیوتک
جریان را در مسیرهایی کنترل میکند که سیال باید از عملگر جدا بماند.
شیرآلات بهداشتی
شیر دیافراگمی بهداشتی
Sanitary Diaphragm Valve
شیر دیافراگمی بهداشتی سیال فرایند را با یک دیافراگم انعطافپذیر از مکانیزم عملگر جدا نگه میدارد.
انتخاب نهایی را سایز، متریال، استاندارد، شرایط کاری و آنچه قابل تأمین است تعیین میکنند.
نقش در خط
شیر دیافراگمی چه کاری در خط انجام میدهد؟
شیر دیافراگمی بهداشتی (Sanitary Diaphragm Valve) با دیافراگم انعطافپذیر، سیال فرایند را از مکانیزم عملگر جدا میکند. این جداسازی برای خطوط حساس غذایی، دارویی و نقاط کنترل بهداشتی اهمیت دارد.
سبک بدنه (Weir، Angle، Tank-Bottom یا چندپورته)، متریال دیافراگم، نوع اتصال و عملگر دستی یا پنوماتیک، مشخصات نهایی را شکل میدهند. قابلیت تخلیه و کاهش Dead-Leg به هندسه نصب و همان مدل بستگی دارد و برای همه پیکربندیها ادعا نمیشود.
مدارک فنی و انطباق نهایی بر پایه مشخصات سفارش و با تأیید منبع منتخب ارائه میشود.
کاربردها
در چه نقاطی از خط بهکار میرود؟
این شیر معمولاً جایی مطرح است که جدا ماندن سیال از عملگر و کنترل بهداشتی مسیر اهمیت داشته باشد.
نقاط انشعاب حساس
مسیر را کنترل میکند؛ هندسه نصب و ملاحظات Dead-Leg را از ابتدا بررسی کنید.
مسیر شستوشوی فرایند
در صورتی مطرح است که دیافراگم و مدل با شرایط CIP یا SIP پروژه سازگار باشند.
خطوط غذایی حساس
مسیر محصول را با متریال دیافراگم سازگار قطع یا کنترل میکند.
قبل از سفارش
برای انتخاب مدل چه چیزهایی را باید مشخص کرد؟
هرچه این ورودیها روشنتر باشند، پیشنهاد فنی به نیاز خط نزدیکتر میشود.
سبک بدنه
سبک بدنه را از میان Weir، Angle، Tank-Bottom، دوراهه، سهراهه یا چندپورته انتخاب کنید.
متریال دیافراگم
متریال دیافراگم (EPDM، PTFE یا سایر) را با سیال و دمای خط هماهنگ کنید.
عملکرد

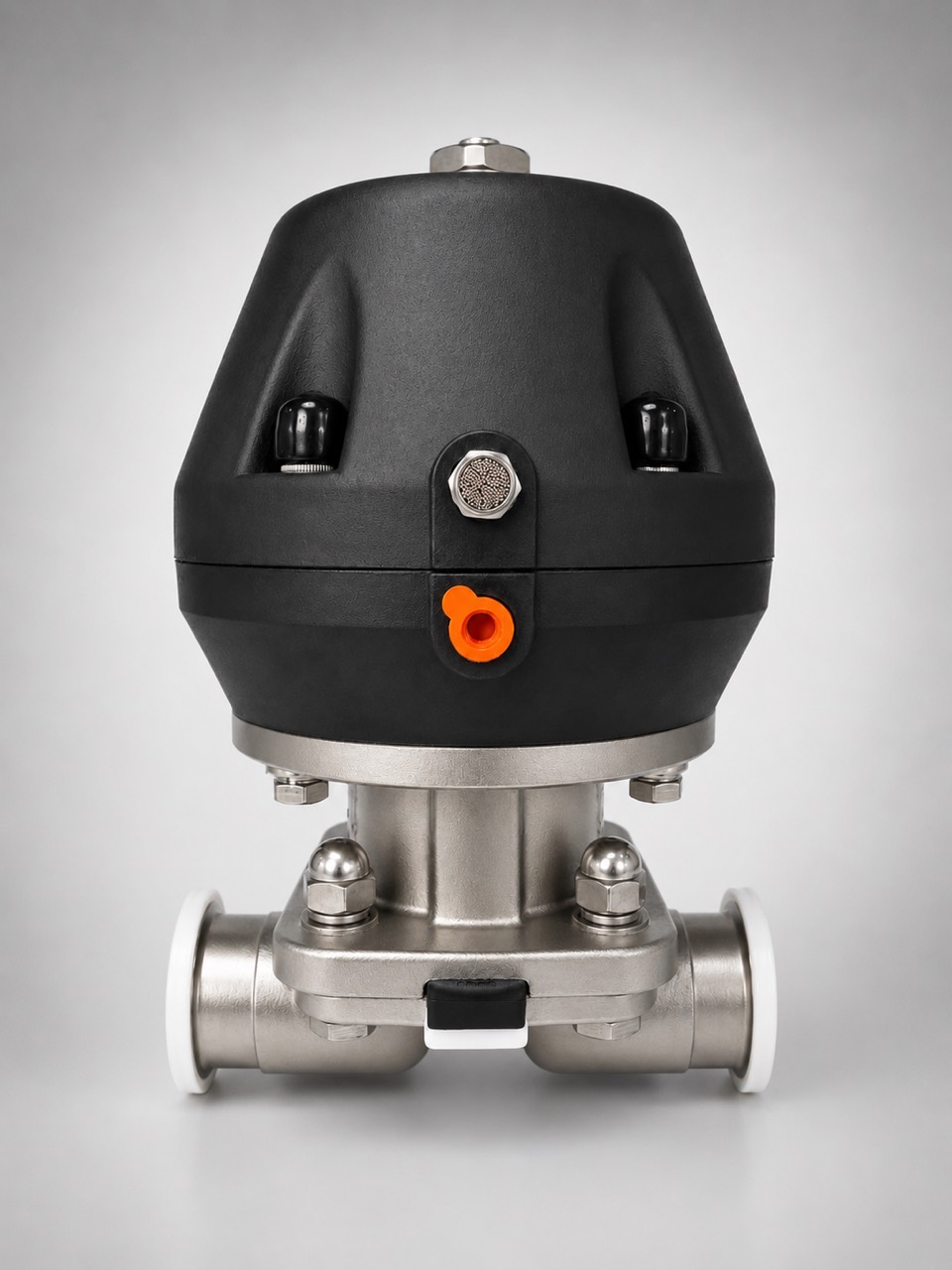

عملگر دستی یا پنوماتیک را همراه با شرایط کاری و نیاز کنترل مشخص کنید.
اتصال و نصب
اتصال Weld یا Tri-Clamp را همراه با ملاحظات تخلیه و Dead-Leg تعیین کنید.
انتخاب نهایی بر پایه سایز، متریال، استاندارد، شرایط کاری و آنچه قابل تأمین است انجام میشود. مدارک فنی و انطباق نهایی را مشخصات سفارش و تأیید منبع منتخب تعیین میکنند.
گزینههای شیر
پیکربندیهای شیر دیافراگمی
تصاویر زیر نمونههایی از آرایشهای قابل بررسی در استعلاماند.

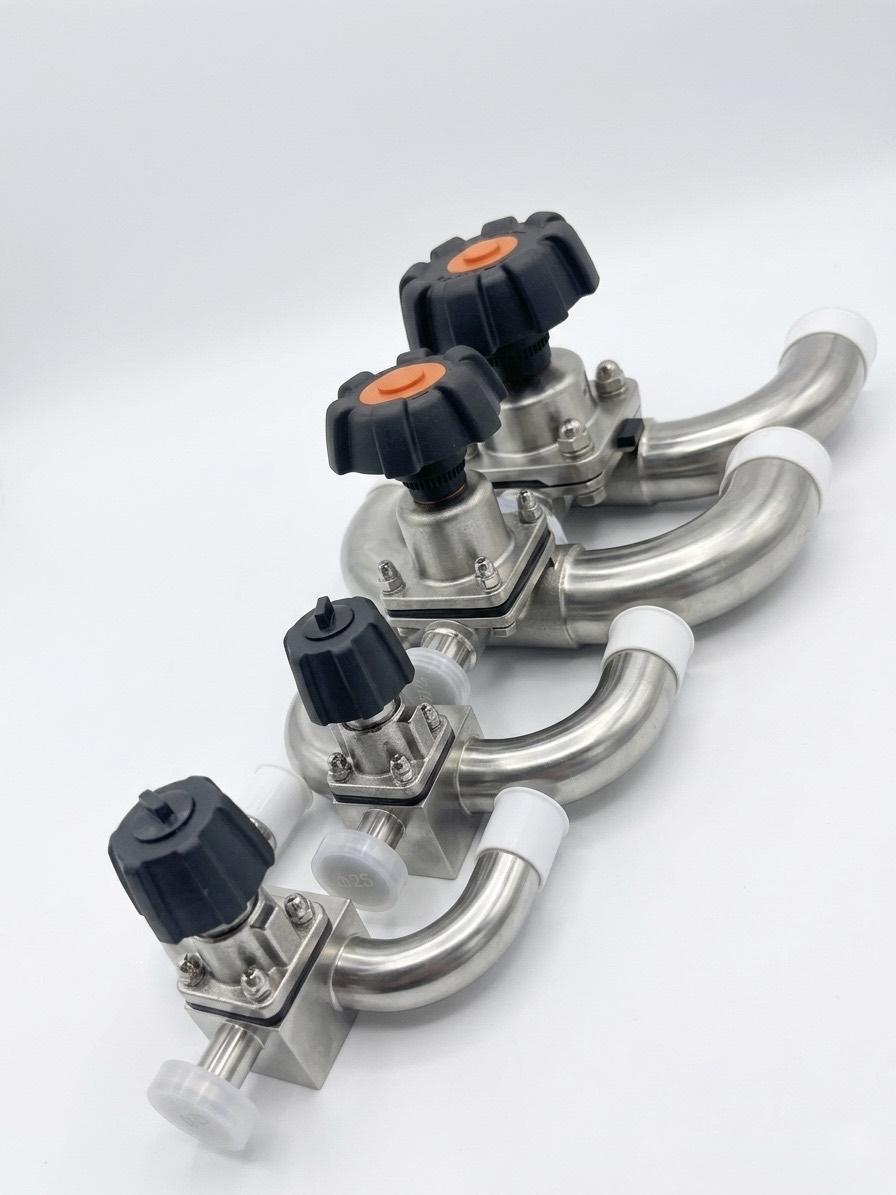

بدنه Zero-Static
برای کاهش فضای مرده در انشعاب مطرح میشود. نتیجه نهایی به هندسه نصب بستگی دارد.
متریال و سطح
متریال و پرداخت سطح
متریال بدنه، دیافراگم و پرداخت سطح باید با سیال و شرایط کاری خط هماهنگ باشند.
گرید 316L
برای بدنه و قطعات در تماس با محصول رایج است.
دیافراگم EPDM / PTFE
انتخاب دیافراگم را دما، سیال و الزامات شستوشو تعیین میکنند.
پرداخت سطح
پرداخت داخلی در سفارش مشخص میشود. مقدار عددی بدون تأیید اعلام نمیشود.
سایز و اتصال
سایزها و گزینههای اتصال
محدوده سایز قابل تأمین را نوع بدنه، اتصال، شرایط کاری و موجودی قابل تأمین تعیین میکنند.
سایز و پورت
سایز خط و تعداد پورت را اعلام کنید. فهرست ثابتی از موجودی منتشر نمیشود.
اتصال
اتصال Weld، Tri-Clamp یا سایر را بر پایه استاندارد خط تعیین کنید.
تأیید نهایی
ابعاد و شرایط کاری در دیتاشیت منبع منتخب تأیید میشود.
انتخاب نهایی بر پایه سایز، متریال، استاندارد، شرایط کاری و آنچه قابل تأمین است انجام میشود. مدارک فنی و انطباق نهایی را مشخصات سفارش و تأیید منبع منتخب تعیین میکنند.
استانداردها
استانداردهای مرتبط
استاندارد مرجع اتصال را در استعلام مشخص کنید. ارجاع به استاندارد، جایگزین گواهینامه محصول نیست.
استاندارد اتصال Tri-Clamp
سیستم ابعادی خط را با DIN 32676، ISO 2852 یا ASME هماهنگ کنید.
طراحی بهداشتی
تخلیهپذیری و Dead-Leg به مدل و نحوه نصب بستگی دارد و ادعای عمومی درباره آن مطرح نیست.
انطباق سفارش
مدارک و محدوده کاری در دیتاشیت منبع منتخب نهایی میشود.
جدول فنی
خلاصه مشخصات فنی
فشار فرایند، دمای کاری و متریال دیافراگم به مدل و منبع منتخب وابستهاند.
برای مشاهده کامل جدول، به طرفین بکشید.
| پارامتر | محدوده قابل بررسی |
|---|---|
| نوع عملکرد | قطع و وصل یا کنترل مسیر با دیافراگم انعطافپذیر |
| متریال بدنه | معمولاً SS316L برای قطعات در تماس با محصول |
| دیافراگم | EPDM، PTFE یا سایر، وابسته به سفارش و منبع منتخب |

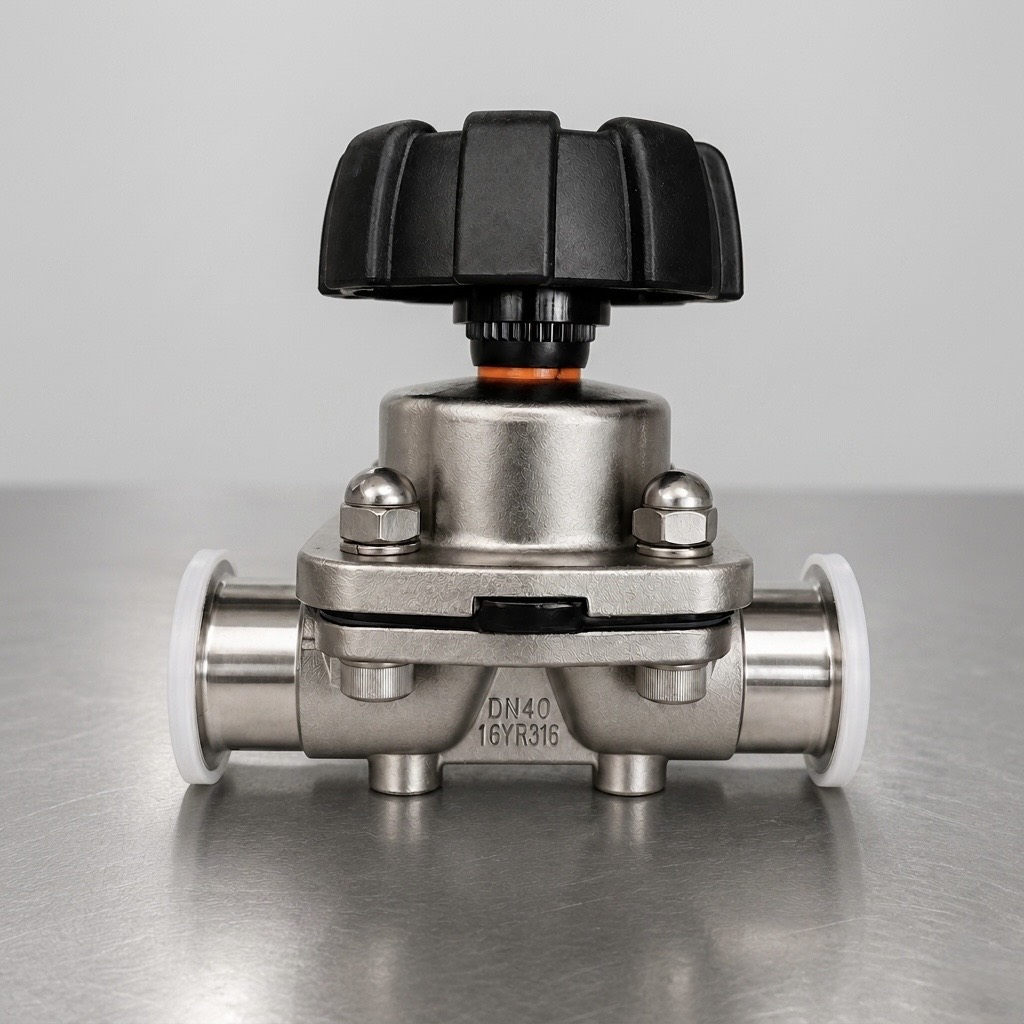

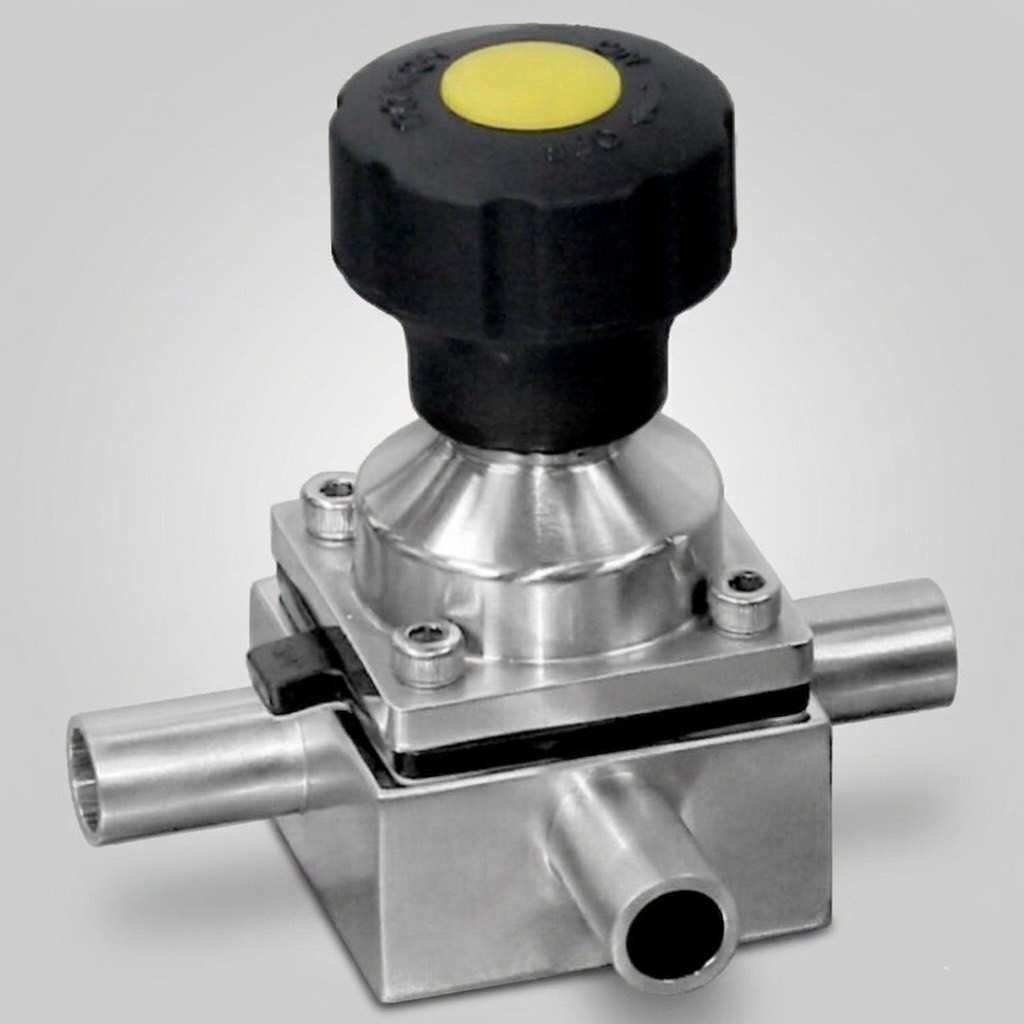

| گزینههای شیر | دو راهه، سه راهه، Zero-Static یا چندپورته |
| مدارک | گواهی متریال (MTR)، دیتاشیت، گزارش سطح و تست عملکرد بر اساس سفارش |
مدارک
مدارک قابل درخواست
دامنه مدارک فنی موردنیاز را در استعلام مشخص کنید.
گواهی متریال (MTR)
گواهی مواد بدنه و قطعات در تماس با محصول، در صورت درخواست قابل ارائه است.
دیتاشیت دیافراگم
اطلاعات سازگاری و محدوده کاری دیافراگم منتخب در همان سفارش تأیید میشود.
گزارش سطح
در صورت الزام پروژه و امکان ارائه از سوی منبع منتخب قابل درخواست است.
انتخاب نهایی بر پایه سایز، متریال، استاندارد، شرایط کاری و آنچه قابل تأمین است انجام میشود. مدارک فنی و انطباق نهایی را مشخصات سفارش و تأیید منبع منتخب تعیین میکنند.
محصولات مرتبط
محصولات مرتبط در همین گروه
اگر کار خط با این شیر همخوان نیست، گزینههای همخانواده را بررسی کنید.
استعلام
برای دریافت پیشنهاد فنی چه اطلاعاتی لازم است؟
این ورودیها برای تهیه پیشنهاد فنی از منبع منتخب لازماند.
برای مشاهده کامل جدول، به طرفین بکشید.
| فیلد | اطلاعات مورد نیاز |
|---|---|
| سایز / پورت | سایز خط، تعداد پورت و آرایش مسیر |
| سبک بدنه | Weir / Angle / Tank-Bottom / دوراهه / سهراهه / چندپورته |
| دیافراگم | EPDM، PTFE یا الزام سازگاری با سیال |
| اتصال و عملکرد | Weld یا Tri-Clamp؛ عملگر دستی یا پنوماتیک |
| شرایط کاری | سیال، فشار و دما؛ الزامات شستوشو و نصب |
| مدارک | گواهی متریال (MTR)، دیتاشیت و گزارش سطح در صورت نیاز |
درخواست استعلام
مشخصات شیر دیافراگمی را برای بررسی ارسال کنید
سایز، سبک بدنه، متریال دیافراگم، نوع اتصال، شرایط کاری و مدارک لازم را همراه درخواست ارسال کنید.
