شیرآلات بهداشتی

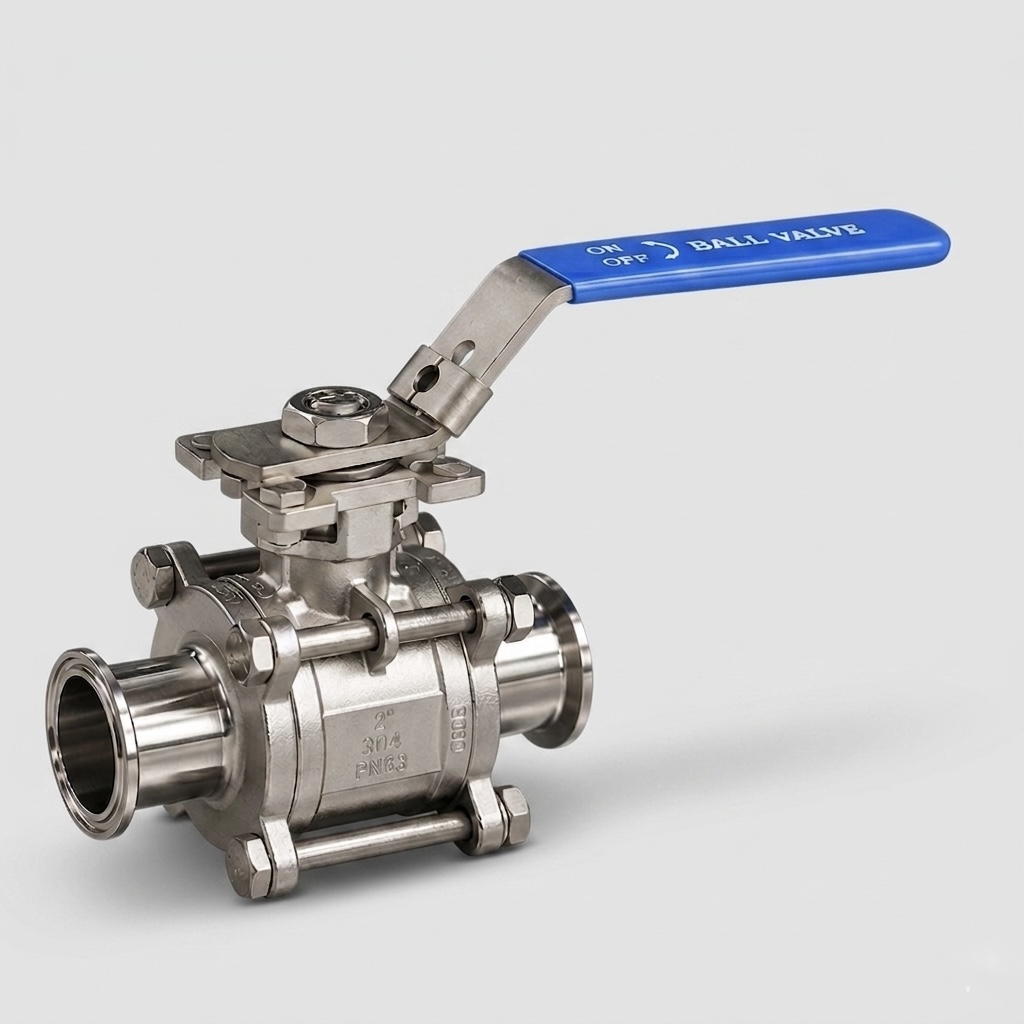

شیر توپی بهداشتی
Sanitary Ball Valve
شیر توپی بهداشتی جریان را در خطوط بهداشتی قطع و وصل میکند. این شیر معمولاً در خطوط انتقال محصول و در نقاطی بهکار میرود که لازم است بخشی از خط برای تعمیر، بازرسی یا تعویض قطعات از مسیر جدا شود.
انتخاب مدل را نوع سیال، فشار و دمای خط و نوع اتصال تعیین میکنند.
نیاز خط
چرا قطع مطمئن جریان در خط اهمیت دارد؟
در بهرهبرداری روزمره، گاهی لازم است بخشی از خط یا یک تجهیز از مسیر جریان جدا شود؛ برای تعویض تولید و شستوشو، یا برای بازرسی، تعمیر و تعویض قطعات. اگر مسیر در زمان لازم بسته نشود، جریان ناخواسته یا مخلوط شدن سیالها میتواند به آلودگی، خطر ایمنی و توقف تولید منجر شود.
انتخاب شیر از همینجا آغاز میشود: نخست محل نصب و کار شیر در خط را روشن کنید، سپس نوع سیال، فشار، دما و روش شستوشوی خط را بررسی کنید.
کاربردهای رایج
شیر توپی معمولاً برای چه کاربردهایی مناسب است؟
شیر توپی معمولاً زمانی بررسی میشود که قطع و وصل سریع جریان و حفظ مسیر نسبتاً باز اهمیت داشته باشد. مدل مناسب را نوع سیال، فشار و دمای خط، روش شستوشو و نوع اتصال با هم مشخص میکنند.
جداکردن تجهیزات از خط
مسیر را برای جداکردن پمپ، مخزن یا اسکید هنگام تعمیر یا تعویض میبندد. فضای لازم برای بازکردن شیر و نوع اتصال، در انتخاب مدل نقش دارند.

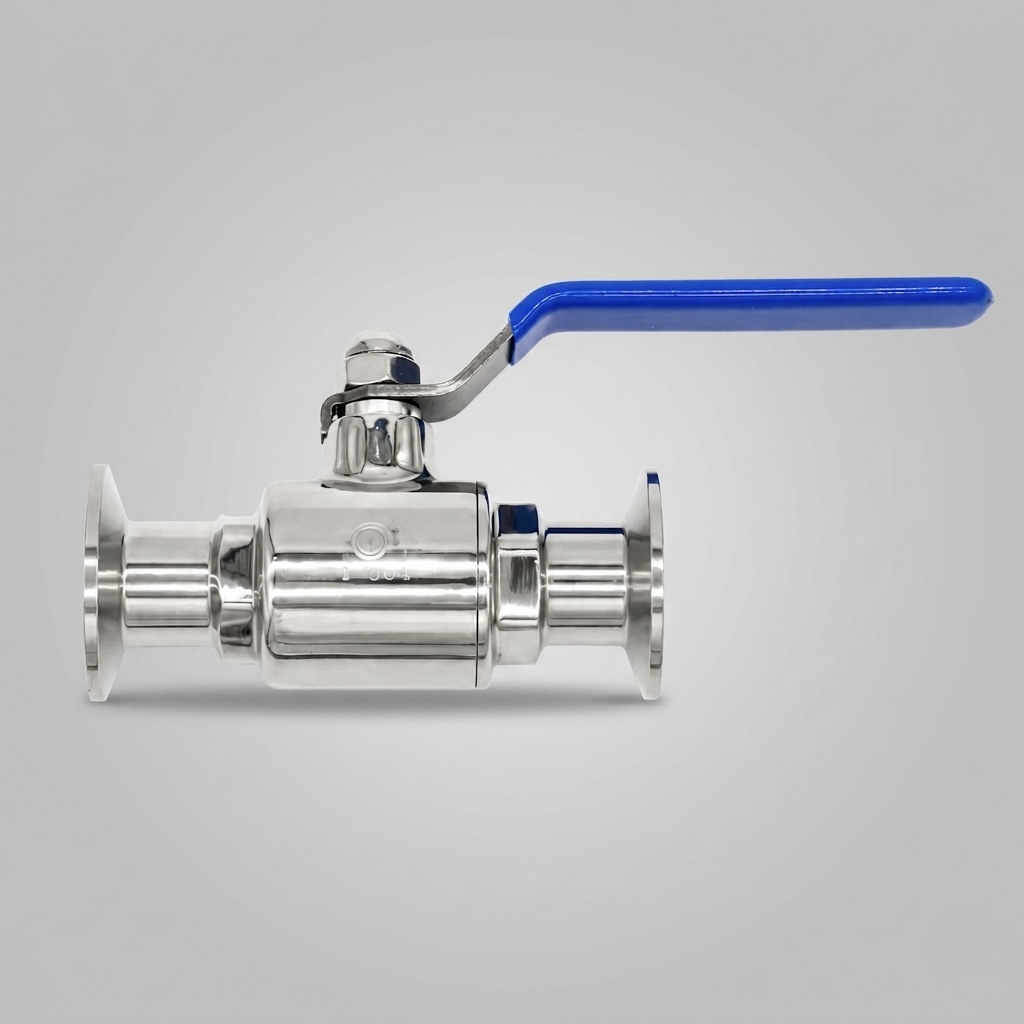

نقاط قطع و وصل دستی
با دسته دستی سریع باز و بسته میشود و در برخی نقاط عملگر پنوماتیک هم بهکار میرود. نوع فرمان، سرعت پاسخ را تعیین میکند.
مسیر بازتر برای جریان
وقتی مسیر بازتر برای جریان اهمیت دارد، این شیر گزینه رایجی است. دبی موردنیاز و افت فشار مجاز، دامنه مدلهای قابل بررسی را مشخص میکنند.
مقایسه جایگزین
چه زمانی بهتر است شیر دیگری را هم مقایسه کنیم؟
شیر توپی برای همه کاربردها بهترین انتخاب نیست. اگر تنظیم دقیق جریان، شستوشوی ویژه یا تخلیه کامل خط اهمیت دارد، گزینههای دیگر را هم در کنار آن مقایسه کنید.
تنظیم پیوسته و دقیق جریان
برای تنظیم دقیق و پیوسته جریان، شیر توپی معمولاً انتخاب اصلی نیست. در این حالت شیر کنترل تخصصی (Control Valve) را جداگانه بررسی کنید.
فرایندهای حساس و شستوشوی ویژه
اگر فرایند به سترونسازی یا شستوشو در سطح خلوص بالا نیاز دارد، سازگاری باید بر اساس طراحی، متریال آببندی و مشخصات همان مدل بررسی شود. شیر دیافراگمی (Diaphragm Valve) را نیز در همین شرایط مقایسه کنید.
کاهش باقیماندن محصول داخل شیر و خط
اگر تخلیه کامل یا کاهش فضای باقیمانده سیال مهم است، شکل داخلی شیر تعیینکننده است. شیر پروانهای (Butterfly Valve) یا دیافراگمی را هم در همین چارچوب مقایسه کنید.
عملکرد
این شیر چگونه باز و بسته میشود؟
داخل شیر یک گوی سوراخدار قرار دارد. با چرخاندن دسته، سوراخ گوی در راستای خط مینشیند و مسیر باز میشود؛ چرخش بعدی همان مسیر را میبندد.
شیر را میتوان بهصورت دستی یا با عملگر پنوماتیک باز و بسته کرد. مدل پنوماتیک برای خطوط خودکار و فرمان از راه دور مناسبتر است.
اگر عبور بیشتر جریان لازم باشد، مدل Full-Port قابل بررسی است؛ مسیر داخلی آن به قطر خط نزدیکتر است.
قبل از سفارش
برای انتخاب مدل مناسب چه چیزهایی را باید مشخص کرد؟
این موارد را جدا از هم در نظر نگیرید. تغییر کار شیر، نوع سیال یا نوع آببندی میتواند بقیه مشخصات را هم تغییر دهد.
شیر در خط چه کاری انجام میدهد؟
قطع و وصل، انتقال محصول، یا تغییر مسیر؟ پاسخ همین پرسش روشن میکند چه نوع شیر و چه ساختاری برای خط مناسبتر است.
سیال، فشار و دما چیست؟
غلظت، ذرات، فشار و دمای خط بر انتخاب آببندی اثر میگذارند و باید از ابتدا روشن باشند.
مسیر عبور چقدر باز باشد؟
مسیر بازتر (Full-Port) یا تنگتر (Reduced-Port) را بر پایه دبی موردنیاز و افت فشار مجاز انتخاب کنید.
برای تعمیر چقدر فضا لازم است؟
ساخت دوتکه یا سهتکه آنجا اهمیت پیدا میکند که بازکردن شیر و تعویض قطعات داخلی را آسان یا دشوار کند.
نوع اتصال چیست؟
اتصال Tri-Clamp، Weld یا هر اتصال همخوان با استاندارد خط، نحوه نصب را تعیین میکند.
آببندی چگونه انتخاب میشود؟
متریال قطعات آببندی (Seat و Seal) را با نوع سیال، دما، مواد شستوشو و تعداد دفعات باز و بسته شدن هماهنگ کنید.
دستی یا اتوماتیک؟
دسته دستی برای کار محلی کافی است. عملگر پنوماتیک وقتی لازم میشود که باز و بسته شدن از سیستم کنترل فرمان بگیرد.
چه روش شستوشو و چه مدارکی نیاز دارید؟
روش شستوشو (CIP / SIP) و مدارک لازم را بنویسید. با همین اطلاعات، پیشنهاد فنی دقیقتری ارائه میشود.
انتخاب نهایی بر پایه سایز، متریال، استاندارد، فشار و دمای خط و آنچه قابل تأمین است انجام میشود.
گزینههای شیر
کدام گزینهها رفتار شیر را عوض میکنند؟
نوع مسیر داخلی، ساخت بدنه، روش باز و بسته شدن و نوع اتصال، عملکرد و کاربرد شیر در خط را شکل میدهند. گزینههای موجود به مدل و موجودی قابل تأمین وابستهاند.

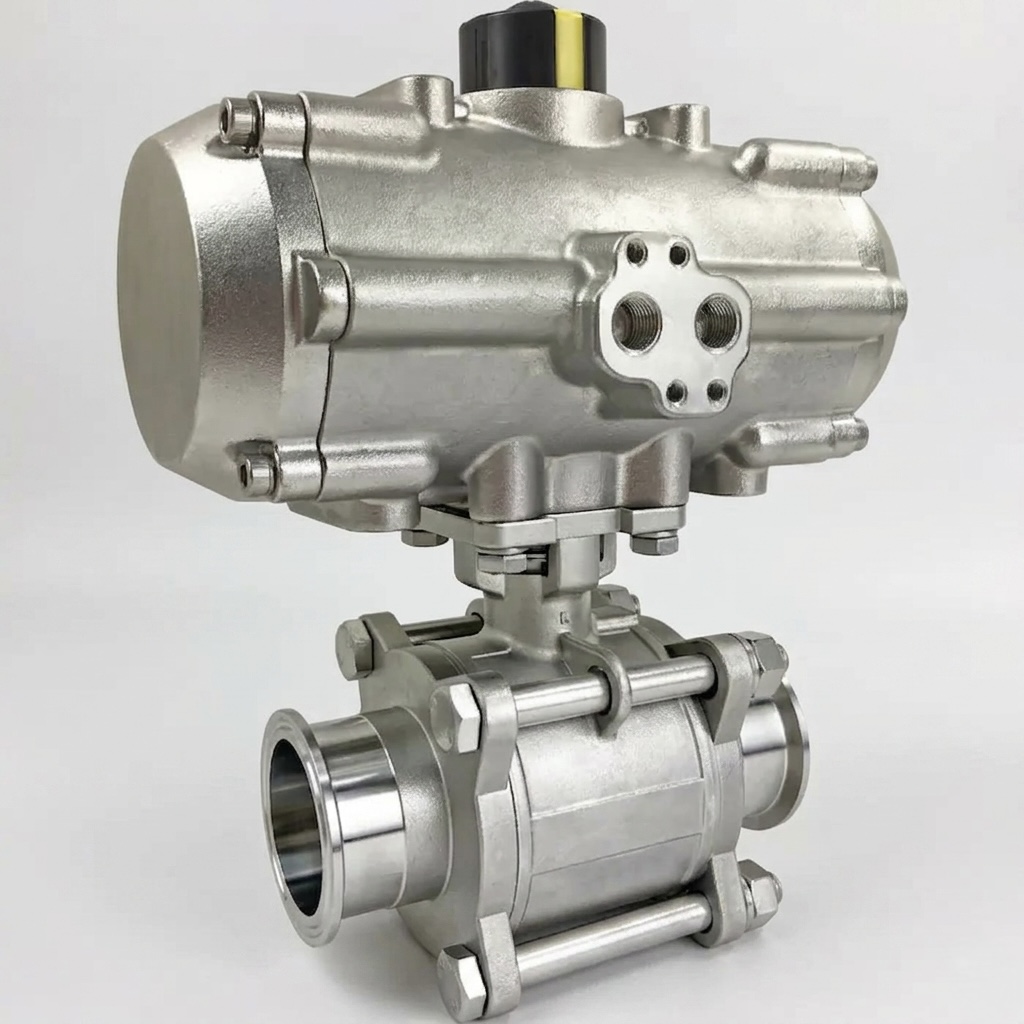

شیر توپی پنوماتیک
برای باز و بسته شدن خودکار با عملگر پنوماتیک. نوع عملگر بر پایه نیاز خط بررسی میشود.

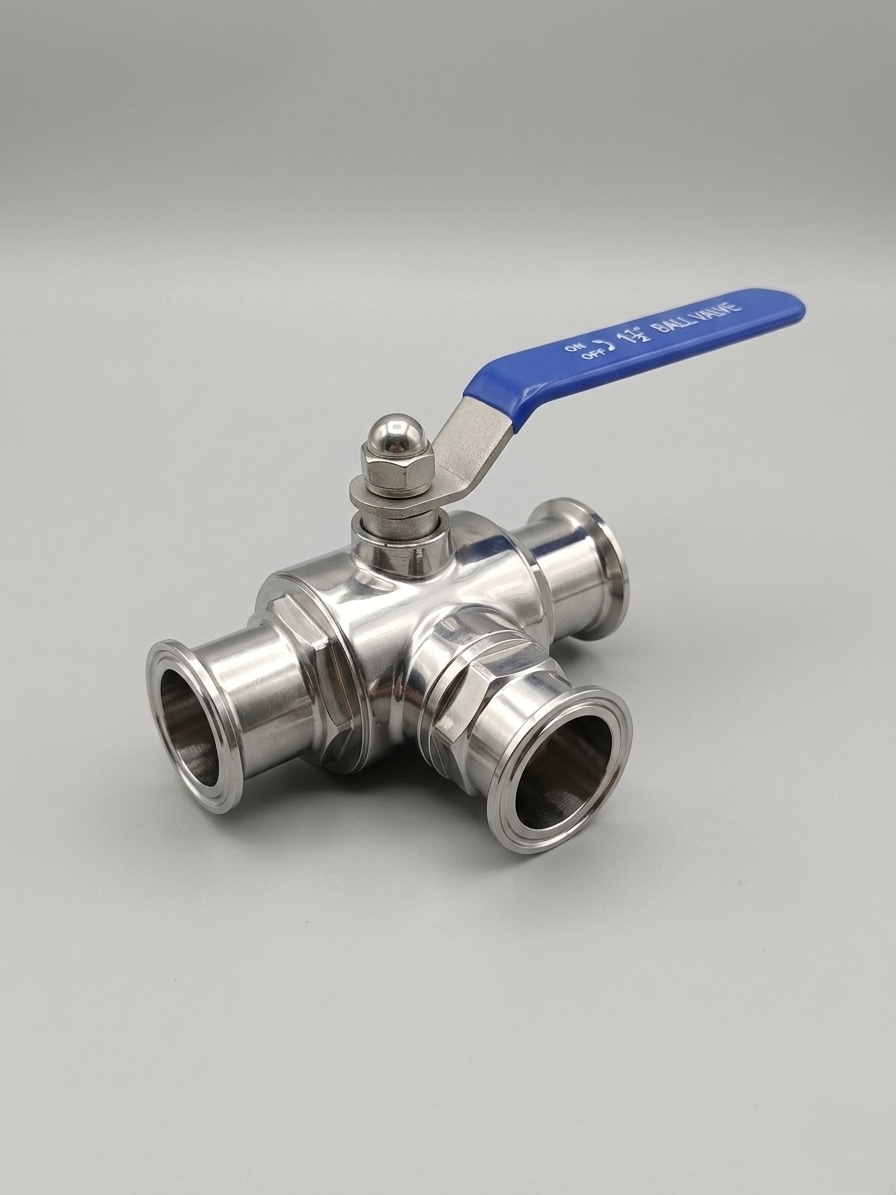

شیر توپی سهراهه
برای تغییر مسیر جریان بین چند شاخه. شکل مسیر (L یا T) باید با کار خط همخوان باشد.

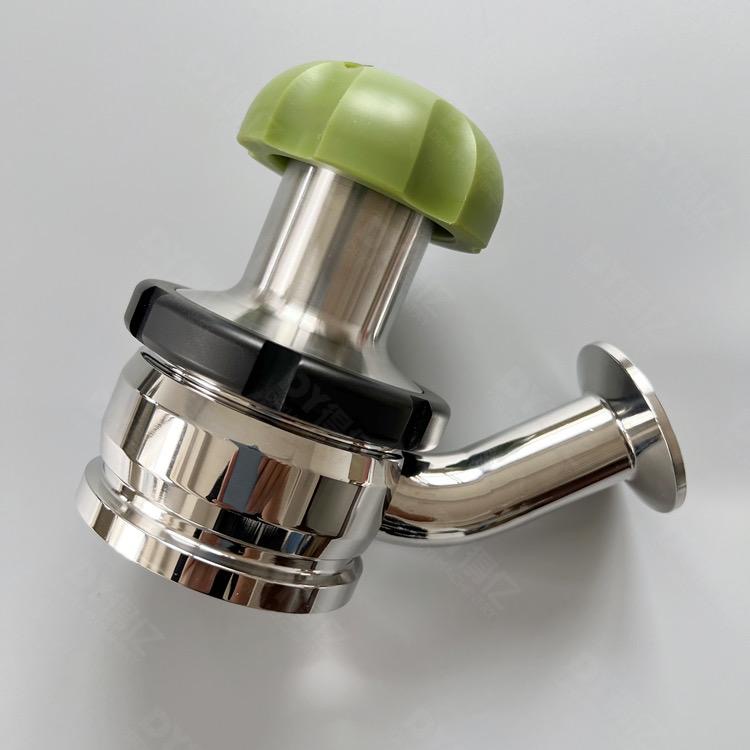

شیر کفمخزن
برای تخلیه مخزن. فضای باقیمانده سیال و شکل نازل را از مرحله طراحی در نظر بگیرید.
متریال
بدنه و آببندی از چه متریالی ساخته میشوند؟
متریال بدنه و قطعات آببندی را با نوع سیال، دما، روش شستوشو و مشخصات سفارش هماهنگ کنید.
بدنه و گوی
SS316L برای قطعات در تماس با محصول رایج است. متریال دیگر تنها وقتی مطرح میشود که شرایط پروژه آن را لازم کند.
قطعات آببندی (Seat / Seal)
متریال Seat و Seal را بر پایه سیال، دما، مواد شیمیایی شستوشو و تعداد دفعات باز و بسته شدن انتخاب کنید.
پرداخت سطح
پرداخت داخل شیر در سفارش مشخص میشود. اگر پروژه گزارش سطح لازم داشته باشد، آن را در استعلام درخواست کنید.
شستوشو و نصب
در شستوشو، نصب و تعمیر چه نکاتی مهم است؟
شکل داخل شیر و محل آببندی بر شستوشو اثر میگذارند. سازگاری با CIP یا SIP به همان مدل، متریال آببندی و ساخت شیر بستگی دارد. جهت نصب و فضای اطراف را از قبل در نظر بگیرید.
شستوشو
شکل داخل شیر و متریال آببندی باید با روش شستوشوی تعریفشده برای خط سازگار باشند.
نصب
نوع اتصال را با استاندارد خط یکی کنید. برای بازکردن شیر و بازرسی، فضای کافی در اطراف لازم است.
بازرسی و تعمیر
بازرسی قطعات آببندی (Seat و Seal) را بر پایه تعداد دفعات کار و نوع استفاده زمانبندی کنید.
مقایسه
شیر توپی را با چه گزینههایی مقایسه کنیم؟
مقایسه را بر پایه کار واقعی شیر روی خط انجام دهید، نه بر پایه نام صنعت.
برای مشاهده کامل جدول، به طرفین بکشید.
| معیار | شیر توپی (Ball Valve) | شیر پروانهای (Butterfly Valve) | شیر دیافراگمی (Diaphragm Valve) |
|---|---|---|---|
| کار مناسب | قطع و وصل سریع، مسیر نسبتاً باز | قطع و وصل در فضای کم، قطر بزرگتر | جدا ماندن سیال از مکانیزم فرمان |
| مسیر جریان | در حالت باز، مسیر با خط همراستا میشود | دیسک در مسیر جریان میماند | وابسته به شکل بدنه و دیافراگم |
| شستوشو | وابسته به شکل داخل شیر و آببندی | وابسته به شکل Seat و دیسک | وقتی فرایند به سترونسازی یا شستوشو در سطح خلوص بالا نیاز دارد، بیشتر بررسی میشود |
| تنظیم جریان | معمولاً انتخاب اصلی نیست | محدود و وابسته به کاربرد | وابسته به طراحی |
| تعمیر | فضای بازکردن، وابسته به ساخت بدنه | تعویض Seat یا دیسک | تمرکز روی تعویض دیافراگم |
| مهمترین عامل در انتخاب چیست؟ | باز بودن مسیر، آببندی، نوع فرمان | فضا، قطر، نوع Seat | جدا ماندن سیال و نیاز بهداشتی |
خطاهای مشخصات
خطاهای رایج در مشخصکردن شیر توپی
این اشتباهها معمولاً استعلام را ناقص میگذارند و رسیدن به پیشنهاد دقیق را دشوار میکنند.
فقط نوشتن سایز اسمی
سایز اسمی بهتنهایی نوع اتصال و سیستم ابعادی را روشن نمیکند. سایز یا OD، نوع اتصال و استاندارد خط را با هم بنویسید.
نادیده گرفتن باز بودن مسیر
مسیر بازتر یا تنگتر، جریان و افت فشار را تغییر میدهد. ترجیح Full-Port یا Reduced-Port را از ابتدا بنویسید.
ننوشتن متریال آببندی
بدون متریال آببندی (Seat و Seal)، سازگاری با سیال و دما روشن نمیشود. این متریال را با سیال و دمای خط هماهنگ کنید.
نامشخص بودن اتصال یا فرمان
نوع اتصال و دستی یا اتوماتیک بودن را از ابتدا روشن کنید. بدون این دو، نصب و فرمان قابل پیشنهاد نیست.
فرض یکسان بودن CIP/SIP
سازگاری با شستوشو یا سترونسازی به مدل، آببندی و ساخت شیر بستگی دارد. روش شستوشو را صریح بنویسید.
حذف فشار، دما یا مدارک
بدون فشار، دما و مدارک لازم، بررسی فنی ناقص میماند. این موارد را در استعلام فهرست کنید.
استاندارد و مدارک
چه استانداردها و مدارکی ممکن است لازم باشد؟
استانداردهایی مانند ASME BPE میتوانند مرجع مشخصات پروژه باشند. نوع مدارک قابل ارائه را مدل انتخابشده و الزامات سفارش تعیین میکنند.
مرجع استاندارد
سیستم اتصال و در صورت نیاز ASME BPE را بهعنوان مرجع پروژه بنویسید. ارجاع به استاندارد، جایگزین گواهینامه محصول نیست.
مدارک قابل درخواست
گواهی متریال، ردیابی، گزارش سطح و سوابق تست فشار یا عملکرد، بر اساس نیاز سفارش قابل درخواستاند.
دیتاشیت
ابعاد، محدوده کاری و جزئیات مدل در دیتاشیت همان سفارش تأیید میشود.
خلاصه فنی
چه مشخصاتی معمولاً بررسی میشوند؟
محدوده دقیق فشار و دما و همچنین مشخصات آببندی به مدل وابسته است و در دیتاشیت همان سفارش تأیید میشود.
برای مشاهده کامل جدول، به طرفین بکشید.
| پارامتر | محدوده قابل بررسی |
|---|---|
| نوع | شیر توپی بهداشتی دوراهه / سهراهه |
| متریال بدنه | SS316L (گزینه 304L بر اساس پروژه) |
| Seat / Seal | بر اساس سیال، دما و مشخصات سفارش |
| اتصال | Tri-Clamp · Weld · سایر بر اساس سفارش |
| فرمان | دستی یا عملگر پنوماتیک، بر اساس مشخصات سفارش |
| مدارک | گواهی متریال (MTR) و گزارشهای مرتبط در صورت درخواست |
مدارک
چه مدارکی میتوان درخواست کرد؟
دامنه مدارک را سفارش مشخص میکند. هرچه این دامنه روشنتر باشد، پیشنهاد فنی دقیقتر خواهد بود.
گواهی متریال و ردیابی
گواهی مواد و ردیابی قطعات در تماس با سیال، در صورت نیاز پروژه قابل درخواست است.
گزارش سطح و تست
گزارش پرداخت سطح یا سوابق تست فشار و عملکرد، در صورت الزام سفارش قابل بررسی است.
دیتاشیت مدل
ابعاد اتصال و محدوده کاری در همان سفارش تأیید میشود.
پرسشهای رایج
قبل از سفارش، معمولاً چه چیزهایی پرسیده میشود؟
آیا هر شیر توپی برای CIP مناسب است؟
نه لزوماً. سازگاری با شستوشوی CIP به شکل داخل شیر، متریال آببندی و همان مدل بستگی دارد. روش شستوشوی خط را در استعلام بنویسید.
چه زمانی Full-Port مهم است؟
زمانی که نزدیک بودن مسیر عبور به قطر خط و کنترل افت فشار اهمیت داشته باشد. اگر Reduced-Port کافی است، همان را بر پایه دبی انتخاب کنید.
آیا برای تنظیم جریان مناسب است؟
برای باز و بسته کردن مناسب است. برای تنظیم دقیق و پیوسته جریان معمولاً انتخاب اصلی نیست؛ در آن حالت شیر کنترل تخصصی را جداگانه بررسی کنید.
متریال Seat و Seal را چه چیزی مشخص میکند؟
نوع سیال، دما، مواد شیمیایی شستوشو و تعداد دفعات باز و بسته شدن این انتخاب را مشخص میکنند. همین موارد را از ابتدا در استعلام بنویسید.
برای عملگر پنوماتیک چه اطلاعاتی لازم است؟
نوع عملگر، فشار هوای فرمان یا سیگنال کنترل، و نیاز به بازخورد موقعیت را مشخص کنید. با همین اطلاعات، پیشنهاد فرمان دقیقتر میشود.
چه مدارکی میتوان درخواست کرد؟
بسته به سفارش، گواهی متریال، ردیابی، گزارش سطح، سوابق تست و مدارک مرتبط قابل درخواستاند. هرچه دامنه مدارک روشنتر باشد، پیشنهاد فنی دقیقتر خواهد بود.
محصولات مرتبط
اگر کار خط فرق کند، چه گزینههای دیگری را ببینم؟
هر یک از این محصولات نقش متفاوتی در خط فرایند دارند. اگر نیاز خط با شیر توپی همخوان نیست، گزینههای دیگر را جداگانه بررسی کنید.
شیر پروانهای بهداشتی
برای قطع و وصل در فضای محدود، وقتی فضای نصب کم و قطر خط بزرگتر است.

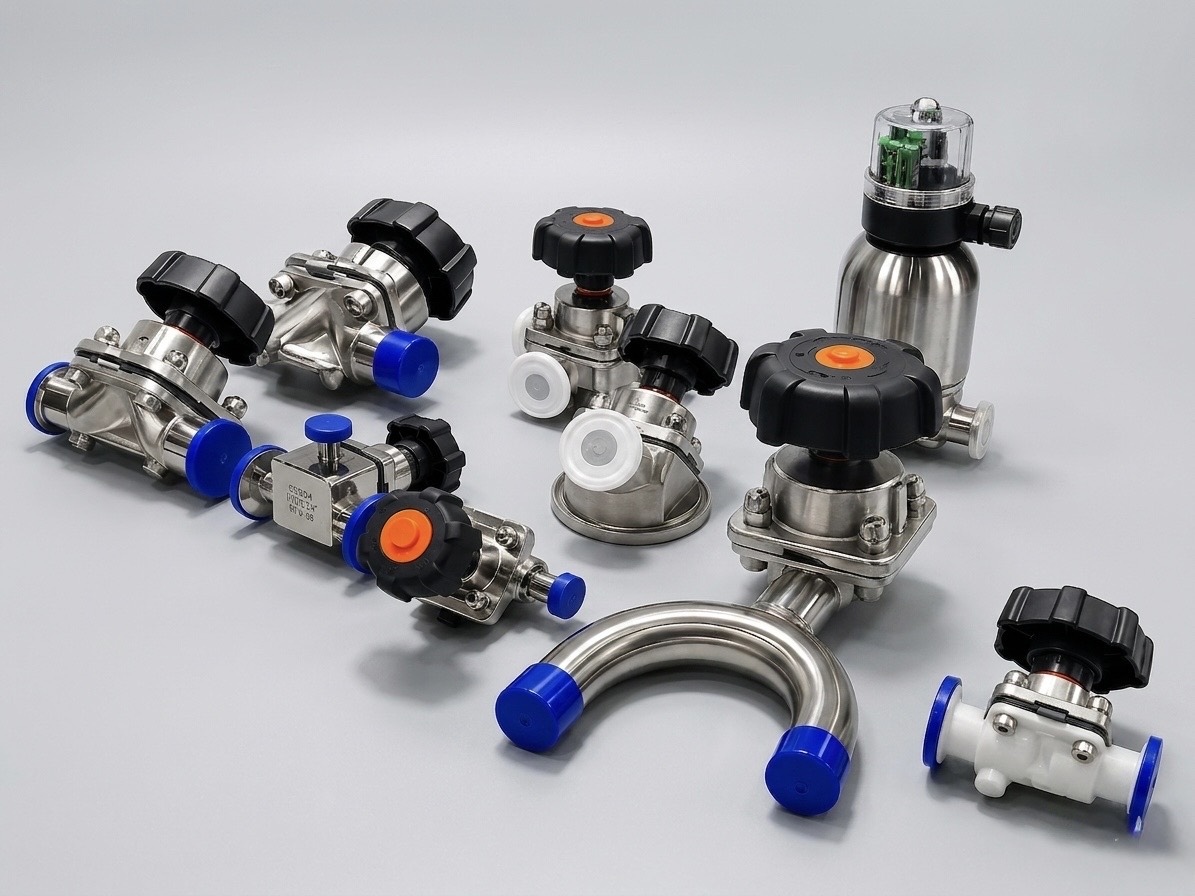

شیر دیافراگمی بهداشتی
وقتی سیال باید از مکانیزم فرمان جدا بماند؛ در کارهای بهداشتی حساستر بررسی میشود.

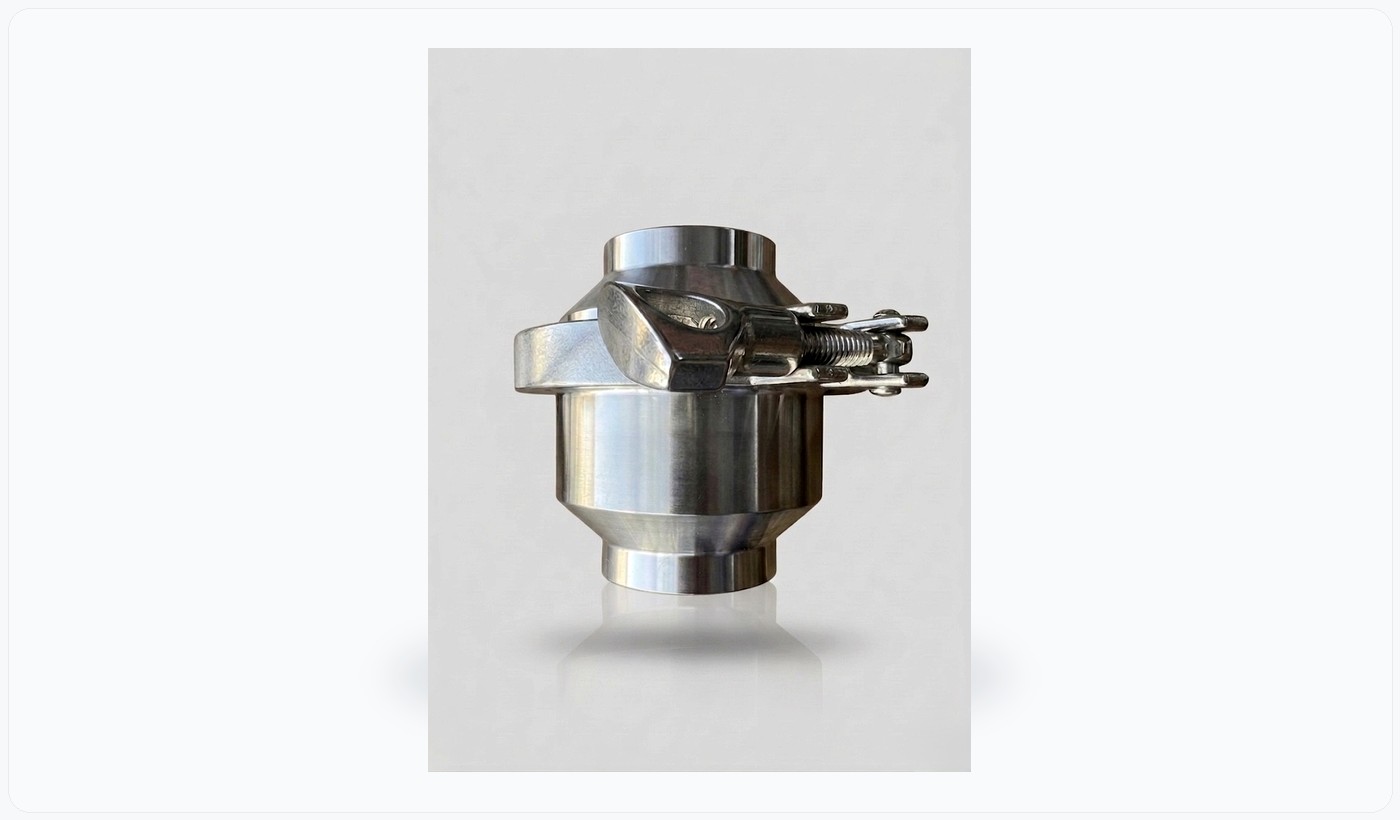

شیر یکطرفه بهداشتی
برای جلوگیری از برگشت جریان. جایگزین قطع و وصل با شیر توپی نیست.
استعلام
برای استعلام دقیق چه اطلاعاتی لازم است؟
هرچه این اطلاعات دقیقتر باشند، پیشنهاد فنی به نیاز واقعی خط نزدیکتر خواهد بود و نیاز به رفتوبرگشت برای تکمیل مشخصات کاهش مییابد.
برای مشاهده کامل جدول، به طرفین بکشید.
| فیلد | اطلاعات مورد نیاز |
|---|---|
| کاربرد / سیال | کار شیر در خط و نوع سیال |
| سایز / OD / تعداد | سایز یا OD و تعداد سفارش |
| اتصال و بدنه | نوع اتصال (Tri-Clamp / Weld) و ساخت بدنه در صورت نیاز |
| گذرگاه | مسیر بازتر یا تنگتر (Full-Port / Reduced-Port) |
| متریال بدنه و آببندی | بدنه، گوی، Seat و Seal |
| فرمان | دستی یا عملگر پنوماتیک، و نیاز کنترل در صورت وجود |
| فشار / دما / شستوشو | فشار و دمای خط و روش شستوشو (CIP / SIP) |
| مدارک / نقشه | مدارک لازم و نقشه در صورت وجود |
درخواست استعلام
مشخصات شیر توپی را برای بررسی ارسال کنید
کار شیر در خط، نوع سیال، نوع اتصال، فشار و دما و مدارک لازم را همراه درخواست ارسال کنید تا پیشنهاد دقیقتری دریافت کنید.
