کنترل کیفیت
نمونه دورهای را از خط محصول یا مخزن ذخیره برمیدارد.
شیرآلات بهداشتی
شیر نمونهگیری بهداشتی
Sanitary Sample Valve
شیر نمونهگیری بهداشتی مسیر کنترلشدهای برای برداشت نمونه از خط یا مخزن فراهم میکند.
انتخاب نهایی را سایز، متریال، استاندارد، شرایط کاری و آنچه قابل تأمین است تعیین میکنند.
نقش در خط
شیر نمونهگیری چه کاری در خط انجام میدهد؟
شیر نمونهگیری بهداشتی (Sanitary Sample Valve) مسیر کنترلشدهای برای برداشت نمونه از خط یا مخزن ایجاد میکند تا کنترل کیفیت بدون بازکردن کامل خط انجام شود.
محل نصب، روش نمونهگیری، نوع اتصال، حجم نمونه و ملاحظات شستوشو یا سترونسازی مسیر نمونه، انتخاب مدل را شکل میدهند. سازگاری با CIP یا SIP به همان مدل بستگی دارد و ادعای عمومی نیست.
مدارک فنی و انطباق نهایی بر پایه مشخصات سفارش و با تأیید منبع منتخب ارائه میشود.
کاربردها
در چه نقاطی از خط بهکار میرود؟
محل نصب، حجم نمونه و نیاز کنترل کیفیت، نقطه مناسب نمونهگیری را مشخص میکنند.
مخازن فرایندی
از نازل مخزن نمونه میگیرد، با خروجی کوتاه و قابل شستوشو.
خطوط دارویی
در مسیرهای حساس نمونه برمیدارد. الزامات سترونسازی در سفارش مشخص میشود.
نوشیدنی و لبنی
محصول را در مراحل پرکنی، پاستوریزاسیون یا ذخیره کنترل میکند.
قبل از سفارش
برای انتخاب مدل چه چیزهایی را باید مشخص کرد؟
هرچه این ورودیها روشنتر باشند، پیشنهاد فنی به نیاز خط نزدیکتر میشود.
محل و روش
محل نصب (خط، مخزن یا لنس)، روش نمونهگیری و حجم تقریبی نمونه را مشخص کنید.
اتصال و عملکرد
نوع اتصال و عملگر دستی یا پنوماتیک را تعیین کنید.
شستوشو / سترونسازی
الزام شستوشو یا سترونسازی مسیر نمونه را بنویسید. سازگاری به همان مدل بستگی دارد.
خروجی نمونه
هندسه خروجی و اتصال ظرف نمونه را بر پایه روش آزمایشگاه مشخص کنید.
انتخاب نهایی بر پایه سایز، متریال، استاندارد، شرایط کاری و آنچه قابل تأمین است انجام میشود. مدارک فنی و انطباق نهایی را مشخصات سفارش و تأیید منبع منتخب تعیین میکنند.
گزینههای شیر
پیکربندیهای شیر نمونهگیری
نوع نازل، پورت و عملگر را با محل نمونهگیری و روش شستوشو هماهنگ کنید.

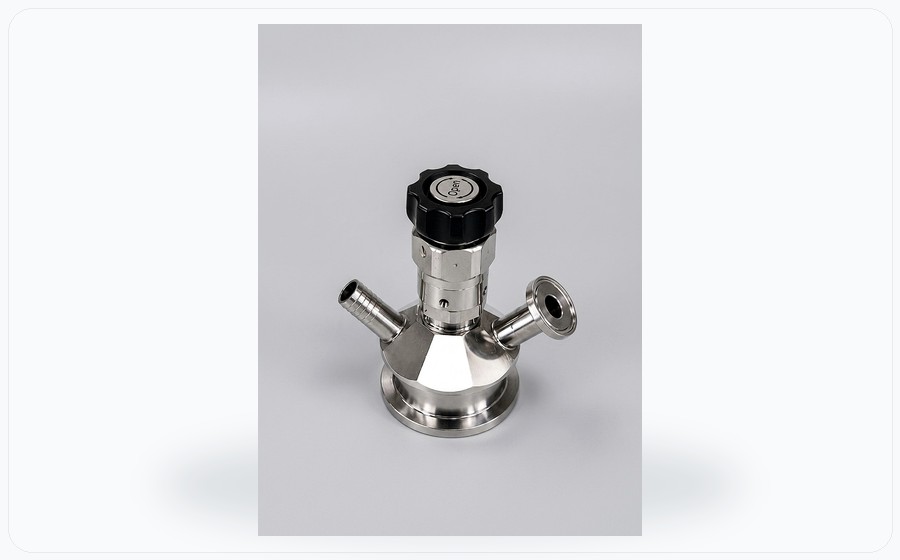

مدل چندپورته دستی
چند نقطه نمونهگیری یا چند مسیر را به یک خروجی کنترلشده میرساند.
متریال و سطح
متریال و پرداخت سطح
متریال بدنه، قطعات آببندی (Seat و Seal) و پرداخت سطح باید با سیال و شرایط کاری خط هماهنگ باشند.
گرید 316L
برای قطعات در تماس با نمونه و محصول رایج است.
آببند EPDM / PTFE
انتخاب آببندی را دما، سیال و روش سترونسازی تعیین میکنند.
پرداخت سطح
پرداخت داخلی در سفارش مشخص میشود. مقدار عددی بدون تأیید اعلام نمیشود.
سایز و اتصال
سایزها و گزینههای اتصال
محدوده سایز قابل تأمین را نوع بدنه، اتصال، شرایط کاری و موجودی قابل تأمین تعیین میکنند.
محل نصب
محل نصب را مشخص کنید و سایز اتصال موردنیاز را اعلام کنید.
اتصال خروجی
نوع اتصال نمونه و الزامات دسترسی اپراتور را تعیین کنید.
تأیید نهایی
ابعاد و پیکربندی در دیتاشیت منبع منتخب تأیید میشود.
انتخاب نهایی بر پایه سایز، متریال، استاندارد، شرایط کاری و آنچه قابل تأمین است انجام میشود. مدارک فنی و انطباق نهایی را مشخصات سفارش و تأیید منبع منتخب تعیین میکنند.
استانداردها
استانداردهای مرتبط
استاندارد مرجع اتصال را در استعلام مشخص کنید. ارجاع به استاندارد، جایگزین گواهینامه محصول نیست.
استاندارد اتصال Tri-Clamp
سیستم ابعادی خط را با DIN 32676، ISO 2852 یا ASME هماهنگ کنید.
طراحی بهداشتی
الزامات بهداشتی مسیر نمونه بر پایه مشخصات سفارش قابل بررسی است.
انطباق سفارش
مدارک و محدوده کاری در دیتاشیت منبع منتخب نهایی میشود.
جدول فنی
خلاصه مشخصات فنی
محل نصب، حجم نمونه و جزئیات شستوشو به مدل و منبع منتخب وابستهاند.
برای مشاهده کامل جدول، به طرفین بکشید.
| پارامتر | محدوده قابل بررسی |
|---|---|
| نوع عملکرد | برداشت نمونه با عملگر دستی یا پنوماتیک |
| محل نصب | خط، مخزن، لنس یا بلوک چندپورته |
| متریال بدنه | معمولاً SS316L برای قطعات در تماس با نمونه |
| شستوشو / سترونسازی | بر اساس مشخصات سفارش؛ سازگاری به همان مدل بستگی دارد |
| مدارک | گواهی متریال (MTR)، دیتاشیت و گزارش سطح در صورت درخواست |
مدارک
مدارک قابل درخواست
دامنه مدارک فنی موردنیاز را در استعلام مشخص کنید.
گواهی متریال (MTR)
گواهی مواد قطعات در تماس با نمونه، در صورت درخواست قابل ارائه است.
نقشه اتصال
جزئیات نازل، خروجی و پورت شستوشو برای هماهنگی نصب ارائه میشود.
دیتاشیت فنی
محدوده کاری و الزامات نصب منبع منتخب در همان سفارش تأیید میشود.
انتخاب نهایی بر پایه سایز، متریال، استاندارد، شرایط کاری و آنچه قابل تأمین است انجام میشود. مدارک فنی و انطباق نهایی را مشخصات سفارش و تأیید منبع منتخب تعیین میکنند.
محصولات مرتبط
محصولات مرتبط در همین گروه
اگر کار خط با این شیر همخوان نیست، گزینههای همخانواده را بررسی کنید.
استعلام
برای دریافت پیشنهاد فنی چه اطلاعاتی لازم است؟
این ورودیها برای تهیه پیشنهاد فنی از منبع منتخب لازماند.
برای مشاهده کامل جدول، به طرفین بکشید.
| فیلد | اطلاعات مورد نیاز |
|---|---|
| محل و روش | خط، مخزن یا لنس؛ روش نمونهگیری و حجم تقریبی |
| اتصال / سایز | نوع اتصال و سایز هر نقطه نمونهگیری |
| شستوشو / سترونسازی | الزام شستوشو یا سترونسازی مسیر نمونه |
| عملکرد | دستی یا پنوماتیک |
| کاربرد نمونه | هدف کنترل کیفیت و محدودیتهای آزمایشگاه |
| مدارک | گواهی متریال (MTR)، نقشه اتصال و دیتاشیت موردنیاز |
درخواست استعلام
نقطه نمونهگیری پروژه را برای بررسی ارسال کنید
محل نصب، روش نمونهگیری، نوع اتصال، الزامات شستوشو و مدارک لازم را همراه درخواست ارسال کنید.
